产品概述：

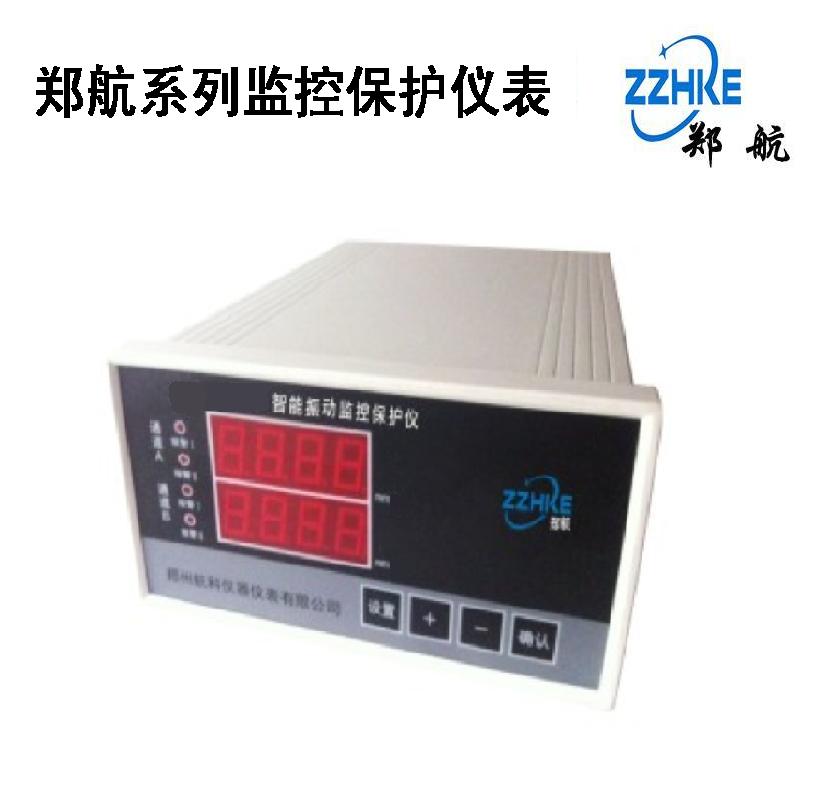

      ZH-204D/Z智能轴振动监控保护仪，配接电涡流传感器，可对汽轮机、风机等旋转机械的大轴或转子的径向振动进行测量和监控。具有报警与停机控制信号输出，设有电流输出通用接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。LED数字显示,PVC彩色面膜和轻触摸键,外形美观，款式新颖，结构合理，安装简单，性能稳定，质量可靠，测量准确。

主要功能：

   汽轮机、水轮机、压缩机、鼓风机、离心机等旋转类机械的轴的径向振动的监视和保护。

功能说明：

1. 显示功能

振动测量值、Ⅰ值报警、 Ⅱ值报警设定值，可分别在LED数码管上显示。

2. 报警功能

当振动幅度超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。

3. 报警延时时间设定功能

报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。

4. 自诊断功能

具备上电、掉电检测功能，同时断开报警输出回路，能有效地抑制仪表的误报警。

5. 输出接口

设有电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。

技术参数：

1. 输入信号: 电涡流传感器系统，频响:0～5KHz

2. 显示方式: 三位半LED数码管显示，准确度:±0.5％

3. 测量范围：0～500um

4. 电流输出：4～20mA，负载≦500Ω

5. 电源输出：-24VDC

6. 报警接点容量：AC220V/3A，DC28V/3A

7. 工作环境: 温度：0～55℃ 相对湿度：≤95%

8. 工作电源： 220VAC±10% 50Hz

9. 整机尺寸： 160（宽）×80（高）×200（深）mm

 量程选择：

1— 0～100um；

2— 0～200um；

3— 0～500um；

电流输出：

1—4～20mA；

2—1～5VDC；

传感器选择：

1— Ф8mm传感器；

2— Ф11mm传感器；
