产品概述：

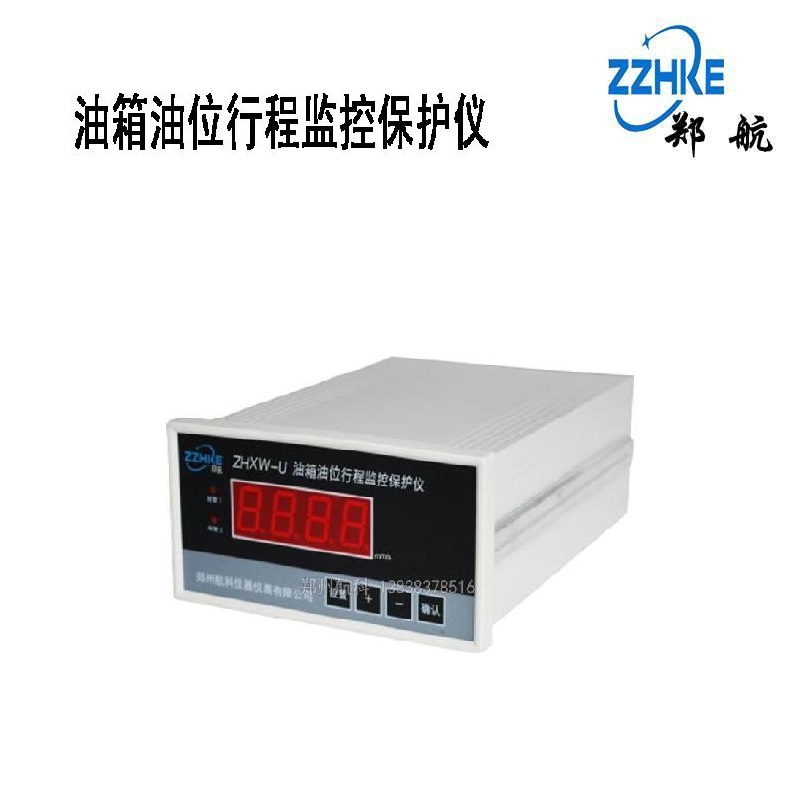

ZHXW-U油箱油位行程监控保护仪，配接ZHUT-81型油箱油位传感器，用于汽轮机油箱油位的测量指示,也可用于其它液位的测量。汽轮机在连续高速旋转的时候，需要配备一个专门的油箱对其旋转部件连续进行润滑和导热，这样就有必要用油箱油位监测仪，配接油箱油位传感器对油箱液位高低进行监测，当液面高度低于一定值时，就需要加注润滑油来维持汽轮机工作所需，以防不测。

主要功能

汽轮机、水轮机、压缩机、鼓风机等旋转类机械的油箱油位的监视和保护。

功能说明：

1. 显示功能

油箱油位测量值、Ⅰ值报警、Ⅱ值报警设定值，可分别在LED数码管上显示，4位数码管显示，第一位为符号位。

2. 报警功能

设有两级报警，用户可根据需要设定报警值,当油箱油位超过报警设定值时，前面板相应报警指示灯亮，同时监

控仪在后面板输出开关信号，保护被控设备。

3. 报警延时时间设定功能

报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。

4. 自诊断功能

具备上电，掉电检测功能，同时切断报警、停机输出回路，能有效地抑制仪表的误报警。

5. 记录输出

设有4～20mA电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。

技术参数：

1. 输入信号：ZHUT-81型油箱油位传感器输出信号

2. 显示方式：4位数码管显示，第一位为符号位，准确度:±0.5％

3. 测量范围：-400～400mm

4. 电流输出：4～20mA，负载≦500Ω

5. 报警接点容量：AC220V/3A，DC28V/3A

6. 工作环境: 温度：0～55℃ 相对湿度：≤95%

7. 工作电源： 220VAC±10% 50Hz

8. 整机尺寸： 160（宽）×80（高）×235（深）mm

量程选择：

1— -100～100mm；

2— -200～200mm；

3— -300～300mm；

4— -400～400mm；

电流输出：

1— 4～20mA；

2—1～5VDC；

传感器选择：

1— UT-81A位移传感器；

2— UT-81B位移传感器；

3— UT-81C位移传感器；
