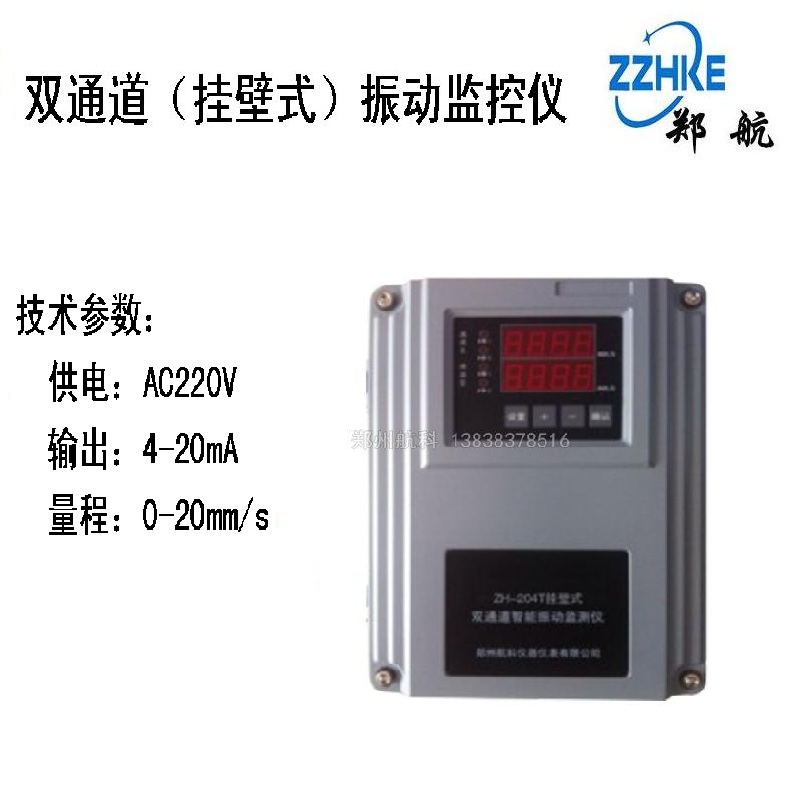

挂壁式智能振动监控仪 ZH-204G

一、概述

ZH-204G双通道智能振动监测仪主要适用于发电、钢铁、冶金、化工等领域,对各类旋转机械的轴瓦振动(绝对振动)及轴振动(相对振动)进行连续监视和测量,在这种机器里轴的振动可较多地传到机壳上,故该监测仪可配接磁电式速度传感器,对旋转机械进行连续测量和保护,传感器的安装应特别注意,不会导致传感器振幅减低,以及频率影响被改变或所产生的信号不能代表机器的真实振动,对于电机、压缩机、风机等需要测量大量振动点的情况,便于用户对机器工作情况进行分析和维护。备有电流输出,可供外接记录仪和微机等连接用。


二、主要功能

l  具有高度智能化,参数设置实现全面板操作

l  适宜长期在线监测,安装调试方便简单,无需现场维护

l  具有二级报警开关量输出

l  具有4~20mA电流模拟量输出

l  量程、报警、危险值任意设置

l  具有双通道数据采集、控制、显示


三、主要技术指标

l  传感器灵敏度:20mV/mm/S

l  频率范围:10~300Hz

l  量    程:0~20.0mm/s

l  准 确 度:±1%(满量程)

l  电流输出: 4~20mA

l  开关量输出:AC220V/5A

l  报警设定:满量程内任意设定

l  环境温度:0~45℃

l  相对湿度:≤80%

l  电源电压:220VAC/50Hz

l  外形尺寸:240×182×90mm

l  开孔尺寸:275×170mm

     电话:0371-56687130    传真:0371-61283502

 四、前面板示意图


1—位移显示框:

在运行状态下,显示通道测量值;在参数设置状态下,显示参数标志;

2—位移显示框:

在运行状态下,显示通道测量值;在参数设置状态下,显示参数标志对应的出厂参数值;

3—报警指示灯:

当测量值超过报警设定范围时,该报警指示灯亮;

4—参数设置键

按住该键约3秒,进入参数设置状态;在参数设置状态下,可对各通道进行参数设置;设置完参数后,按住约3秒,退出参数设置状态;

5—+键

在参数设置状态下,按此键,可选择要设置的参数;在参数编辑状态下,可对要编辑的参数加1,按3秒连加;

6—-键

在参数设置状态下,按此键,可选择要设置的参数;在参数编辑状态下,可对要编辑的参数减1,按3秒连减;

7—确认键

在参数设置状态下,按该键进入参数编辑状态,在编辑完参数后,按该键确定修改好的参数。


五、参数设置与操作

通电后,仪表处于运行状态下,面板显示各通道测量值。

本仪表各种参数均由面板的“参数设置、+、-、确认键”设置。各个参数均有相应的标志表示。设置次序和步骤如下:

参数标志

参数说明及出厂值

E1

通道报警6.3mm/s

P1

通道报警7.1mm/s

L1

通道量程(20.0mm/s

E2

通道报警6.3mm/s

P2

通道报警7.1mm/s

L2

通道量程(20.0mm/s

注:在参数设置状态下,通道显示框中显示参数标志,通道显示框中显示对应的出厂参数值。


1、先按住“设置”三秒后进入设置状态。

2、用“+”“—”键选择相应参数,单通道为一级报警一(E1)、二级报警一(P1),双通道为一级报警二(E2)、二级报警二(P2),与量程20mA输出相对应的测量值,单通道为(L1),双通道为(L2)。

3、选择相应设置参数后,按“确定”键进入,用“+”“—”键调节相应参数(一级报警,二级报警与量程)。注:按住“+”“—”键三秒后进入快速调节状态。设置完成后按“确定”键保存,或按“设置” 键取消修改值。最后按住“设置”三秒后退出设置状态。

 六、端子板接线示意图及传感器的安装

振动检测保护仪

 产品概述:
 ZH-204G型智能振动监控保护仪,配接振动速度传感器,可测量各种旋转机械的轴承绝对振动的幅度,可以监测旋转机械的垂直、水平方向的振动,特别适用于具有滚珠轴承的机器,在这种机器里轴承的振动可较多地传到机壳上,对旋转机械进行连续测量和保护,传感器的安装应特别注意,不会导致传感器振幅减低,以及频率影响被改变或所产生的信号不能代表机器的真实振动,对于电机、压缩机、风机、离心机等需要测量大量振动点的情况,该监测仪尤其适用。
 主要功能:
汽轮机、水轮机、压缩机、鼓风机、离心机等旋转类机械的轴瓦振动的监视和保护。
功能说明:
1. 显示功能
振动测量值、Ⅰ值报警、 Ⅱ值报警设定值,可分别在LED数码管上显示。
2. 报警功能
当振动幅度超过报警设定值时,报警指示灯亮,同时在后面板输出开关信号,保护被监控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0~3秒,以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能,同时断开报警输出回路,能有效地抑制仪表的误报警。
5. 输出接口
设有电流输出接口,可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
 技术参数:
1. 传感器输入:振动速度传感器
        灵敏度:20mV/mm/S±1%,
          频响:5~1200Hz
2. 显示方式:3位数码管显示,
      准确度:±0.5%
3. 测量范围:0~50.0mm/s(峰—峰值)
4. 电流输出:4~20mA,负载≦500Ω
5. 报警接点容量:AC220V/3A,DC28V/3A
6. 工作环境: 温度:0~55℃ 相对湿度:≤95%
7. 工作电源: 1、220VAC±10% 50Hz (铝壳235mm、挂壁)
        2、85~265VAC±10% (铝壳150mm、塑壳)
        3、12~24VDC±10% (铝壳150mm、塑壳)
8. 整机尺寸: 1、160(宽)×80(高)×235(深)mm(铝壳)
        2、160(宽)×80(高)×150(深)mm(铝壳)
        3、160(宽)×80(高)×80(深)mm(塑壳)
        4、190(宽)×250(高)×90(深)mm(挂壁)
 订货指南:
1. ZH-204G智能振动监控保护仪须配置ZH-ZD-3型振动速度传感器。
2.选型代号:
ZH-204T—A□□—B□□—C□□
 量程选择A□□:
0 1— 0~10.0mm/s;
0 2— 0~20.0mm/s;
0 3— 0~25.0mm/s;
0 4— 0~50.0mm/s;
电流输出B□□:
0 1— 4~20mA;

0 2—1~5VDC
