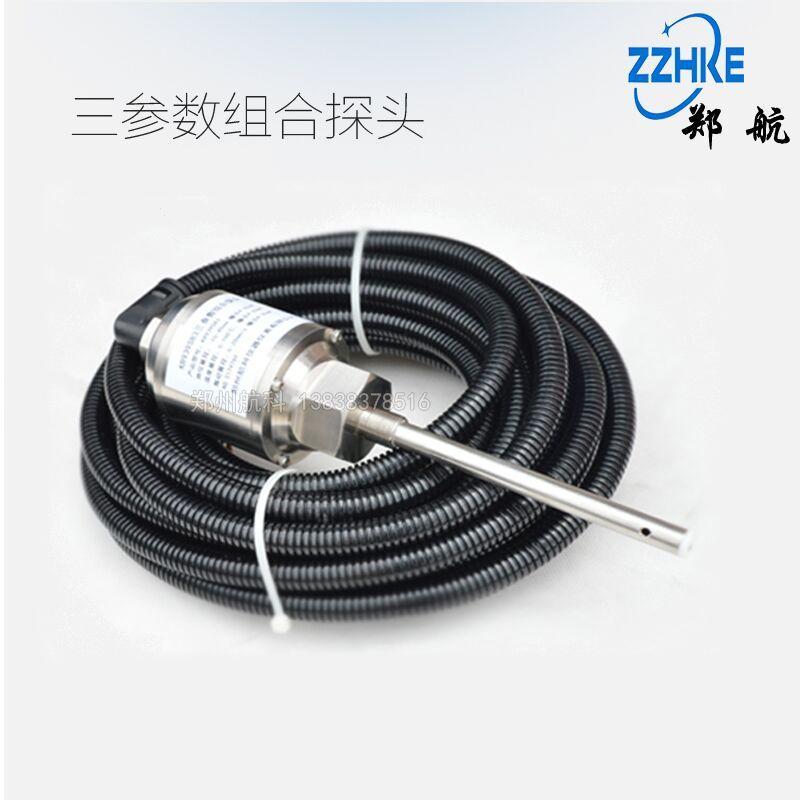

HK-8301三参数组合探头



三参数组合探头(油位-温度-振动组合),是郑州航科仪器仪表有限公司用于冷却塔风机安全监控系统中,一种非总线结构的通用型组合探头。它可与多种通用二次仪表,或计算机数据采集测控系统(DCSPLC)连接使用。

这种应用于风机减速箱安全运行监测的组合探头,在其内部分别集成了测量油温、油位、振动信号的传感、转换和变送电路,直接输出与这些安全参量对应的420mA标准电流信号,可以配接各种通用型二次仪表或计算机数字采集监控系统。

探头温度测量使用铂电阻传感器和半导体集成器件;油位测量采用了电容式传感原理;用于振动测量的传感器,直接获取机械振动的加速度信号,经放大器、带通滤波器、一次积分、真有效值(RMS)变换器,将有效带宽内的振动波形进行真有效值转换;最终油位、温度、振动各产生420mA输出。



主要技术性能和指标

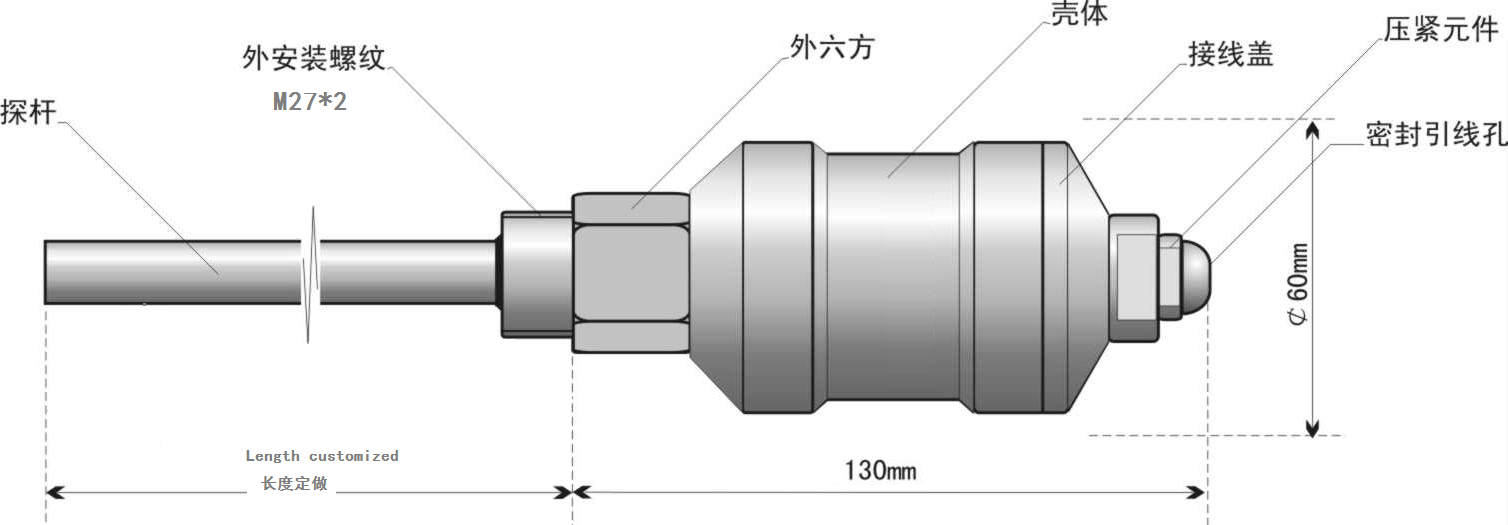

l  外型和安装结构:

探头是以外螺纹形式,安装于风机减速箱的螺纹安装孔中,探杆插入减速箱内,从而获取减速箱中润滑油温度、润滑油油位和箱体振动信号,完成变送输出。螺纹规格和探杆插深需在定货时申明。



l  温度测量特性:

润滑油温度测量范围:0100 ℃ , 温度测量综合误差:±3



l  油位测量特性:

润滑油油位测量范围:-1040㎜, 油位测量最大误差: <= ±1

环境温度-4065(极限耐温-50150℃)

l  振动测量特性:

振动测量范围:020 /s ,测量输出与振动速度的有效值(RMS)成正比,振动测量频带范围:101000HZ,振动测量最大误差:<=±1/s

l  信号输出特性:

有源电流型输出:DC/420mA ,要求无源电阻性负载。最大负载电阻:< 300欧姆

l  供电特性:

工作电压:DC/24V±4V,最高保护电压:DC/30V ,额定电流:DC/80mA,最大瞬时工作电流:120mA,内设电压极性反接保护。

l  环境特性:

环境温度范围:-2080℃,环境湿度范围:0100%(端口使用704硅橡胶密封)



电气连接:

两个四位端子:   +24V电源、GNDIt t-COMIoo-COMIvv-COMIt温度电流信号输出;Io油位电流信号输出; Iv振动电流信号输出:



通常供货时已预先选装好一条五芯屏蔽电缆,电缆接线颜色对应关系如下:

红色:+24V电源

黑色:地线(公共端:GND,t-COM,o-COM,v-COM内部导通)

电缆屏蔽线:接大地

绿色:温度输出

蓝色:振动输出

黄色:油位输出
