HK3300型系列电涡流位移传感器
一、概述
郑州航科生产的电涡流传感器是一种非接触式的线性化测量工具。具
有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、
响应速度快、抗干扰力强、不受油污等介质的影响等优点，
因此广泛应用于电力、石油、化工、冶金等行业对汽轮
机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大
型旋转机械的动态和静态非接触式位移测量。列如：
径向和轴向的轴位移
胀差
轴偏心
轴振动
键相
转速
为满足各种测量方案的需要，我们提供了多种规格的电涡流传感器，如按探头规格（直径）区分则可分为HK3300Φ8ｍｍ、HK3300Φ11ｍｍ、HK3300Φ25ｍｍ三种规格，如果按系统电缆总长（探头电缆长度＋延伸电缆长度）区分则可分为5ｍ和9ｍ两种类型。
二、组成

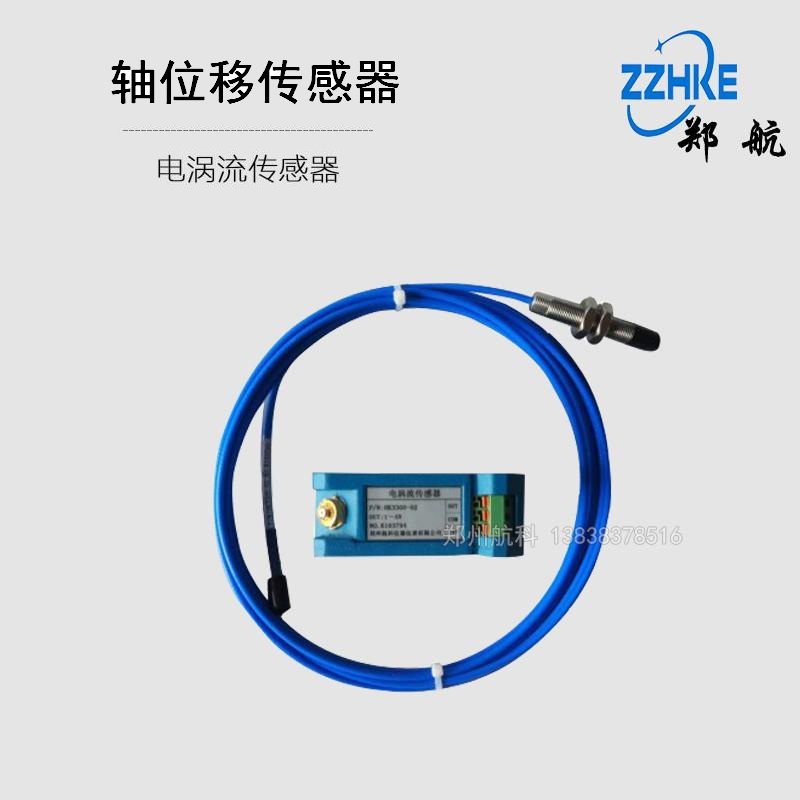

HK3300型系列电涡流传感器由HK3300探头、HK3300延伸电
缆、HK3300前置器三部份组成。
HK3300系列探头
探头由电感、保护罩、不锈钢壳体、高频电缆、高频
接头等组成，根据不同的测量范围，可以选用不同直径规
格（如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ）的探头；根据不
同的安装要求，可以选用不同安装方式（如：正装、反装、
无螺纹）和1ｍ或0.5ｍ电缆长度的探头。
HK3300系列延伸电缆
延伸电缆的两端都安装有SMA自锁插头，其中一头配备了防油保护套，专用于保护自锁插头不受油污介质污染，以提高系统可靠性。延伸电缆长度可分为4ｍ、4.5ｍ、8ｍ、8.5ｍ四种。
HK3300系列前置器
前置器是系统的核心部分，它包括了整个传感器系统的振荡、线性检波、滤波、线性补偿、放大等电路，与延伸电缆、探头一起构成各种规格的DWQZ型电涡流传感器。拫据配用探头的直径规格，DWQZ前置器分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三种规格，根据系统电缆总长（探头电缆长度＋延伸电缆长度），每种规格又分为5ｍ、9ｍ二种类型。
三、HK-3300系列电涡流传感器主要技术参数
|
传感器型号 |
HK-3300Φ （i Φ |
HK-3300Φ （i Φ |
HK-3300Φ （i Φ | ||
|
探头直径（mm） |
8 |
11 |
27.1 | ||
|
静态线性范围（mm） |
2 |
4 |
12.7 | ||
|
静态灵敏度（V/mm）≤1.0% |
8 |
4 |
0.8 | ||
|
静态幅值线性度 |
±2.0% |
±5.0% | |||
|
动态幅值线性度 |
±10% | ||||
|
静态零值误差 |
0.5% | ||||
|
静态幅值稳定度 |
0.5% | ||||
|
动态参考灵敏度误差 |
3.0% | ||||
|
静态幅值重复性 |
1.0% | ||||
|
频率响应 |
0～5KHz(0.5dB) | ||||
|
系统温漂 |
0.1% | ||||
|
测量范围中点间隙（mm）±5% |
1.8 |
3 |
9 | ||
|
测量范围中点电压（V）±5% |
-10 |
-10 |
-7.08 | ||
|
被测物材料、形状 |
金属材料,基准材料为45＃钢，轴,平面,轴上测量盘 | ||||
|
轴的直径不小于（mm） |
80 |
—— |
—— | ||
|
测量盘直径不小于（mm） |
18 |
30 |
70 | ||
|
电源电压（V） |
-20~26Vdc | ||||
|
功耗（mA） |
12 |
12 |
15 | ||
|
输出负载 |
10KΩ | ||||
|
标定时环境温度 |
（20±5）℃ | ||||
|
存储 温度 |
前置器 |
| |||
|
探头 |
| ||||
|
电缆 |
| ||||
|
使用 温度 |
前置器 |
| |||
|
探头 |
| ||||
|
电缆 |
| ||||
|
系统总重(标准配置) |
|
| |||
|
系统电缆总长±10% |
5ｍ或9ｍ | ||||
|
延伸电缆长度±5% |
4ｍ、4.5ｍ、8ｍ、8.5ｍ | ||||
|
探头电缆长度±5% |
1ｍ、0.5ｍ | ||||
|
相对湿度(具有接头保护时，无浸水) |
100％冷凝 | ||||
|
海拔高度限制 |
< | ||||
|
正常工作环境 |
无强磁场、无腐蚀性汽液体、无强振源 | ||||
|
危险工作环境（HK3300i系列） |
ⅡA~ⅡC级、T2~T5组爆炸性气体混合物的０区、１区、2区危险场所 | ||||
|
外壳防护等级 |
不低于IP20 | ||||
|
传感器外壳最高表面温度 |
不得超过 | ||||
|
绝缘电阻 |
＞ | ||||
|
绝缘强度 |
＞500V | ||||
